کاتالوگ جک وی تو کالیپسو City1-Evo فارسی

  • Version
  • Download 8554
  • File Size 5.78 MB
  • Create Date آبان ۲۷, ۱۳۹۷
  • Download

جک درب پارکنیگی وی تو V2 از شرکت وی تو سری CALLYPSO جک پیستونی است که استاندارد حفاظتی IP44 آن را در برابر نفوذ گرد و غبار و آب محافظت کرده است. حرکات نرم و بی صدای این درب اتوماتیک از دیگر خصوصیات آن به شمار می رود. این جک درب ریموتی دارای مدار کنترل سیتی وان می باشد. کاتالوگ جک وی تو در این صفحه قرار داده شده است.

مدار City1-evo یکی از بهترین و هوشمند ترین برد مدارکنترل جک پارکینگی می باشد که برای درب دولنگه و تک لنگه پارکینگی ساخته شده است. این مدار کنترل برای جک پارکینگی وی تو کالیپسو 400، 500 و 600 طراحی شده است. بسیاری از نمونه های ایرانی ساخته شده از مدار کنترل city1-evo وی تو کپی برداری نموده اند.

مراحل نصب جک وی تو کالیپسو

نصب جک های وی تو به طور کلی به یک صورت است و در مدلهای گوناگون تنها تفاوتش در مکان قرارگیری پایه عقب و جلو است که می بایست با توجه به کاتالوگ نصب جک وی تو این کار انجام پذیرد.

1- کنده کاری

در ابتدای کار در صورت که قبلا جایگزاری ها جهت نصب بازو ها انجام نشده بود، می بایست در صورت نیاز کنده کاری روی دیوار انجام پذیرد تا محل قرار گیر جک بر روی آن تعبیه گردد. معمولا این کار توسط داستگاه هیلتی انجام می پذیرد اما اگر بر روی دیوار سنگ کار شده باشد می بایست ابتدا با فرز سنگها را برش داد و بعد به وسیله هیلتی کنده کاری انجام گردد.

ابعاد موتور وی تو کالیپسو 12 در ارتفاع 18 میلیمتر است پس باید کنده کاری در ارتفاع 25 در عمق 15 سانتیمتر ایجاد گردد تا جک به راحتی باز و بسته شود.

اندازه جک وی تو

2- جوشکاری و نصب بازوها

پایه عقب را با توجه به مدل جک از لولا درب فاصله داده و بر روی پلیت اصلی جوش دهید. بازو را روی پایه عقب سوار کرده و پایه جلو را روی جک بگذارید و درب را تا جایی که نیاز هست باز کنید( حداکثر 110 درجه). در ادامه پایه را روی درب بچسبانید و با توجه به اینکه بازو کاملا تراز است، پایه جلو را بر روی درب جوش کنید. هر دو بازو را به این صورت روی درب سوار کنید.

3- نصب دیگر تجهیزات

مدار کنترل، چشمی و فلاشر تجهیزاتی هستند که در این مرحله باید نصب گردند. مدار کنترل وی تو که کاتالوگ جک وی تو در ابتدای همین صفحه قرار گرفته است را بر روی دیوار و کنار درب در ارتفاعی بیش از 140 سانتیمتر نصب کنید. توجه کنید با باز شدن درب مدار کنترل جک وی تو در دسترس بماند.

چشمی ها بیرون درب و در فاصله 20 تا 30 سانتیمتری از سطح زمین و روبروی هم نصب کنید. فلاشر نیز در ارتفاع بالا به نحوی که از فاصله مناسب خودرو ها دید داشته باشند بر روی دیوار پیچ و رول پلاک شود.

4- سیم کشی

در این مرحله می بایست از هر قطعه تا مدار کنترل کابل کشی انجام گیرد. اگر قبلا از لوله یا خرطومی برای سیم کشی کردن استفاده شده بود که می بایست از این طریق سیم کشی انجام پذیرد در غیر این صورت قوطی درب و داکت می تواند جایگزین آن شود.

برای جک ها از کابل 3 در 1.5 استفاده شود و برای چشمی ها از کابل تلفنی 2 زوج و در نهایت برای فلاشر از سیم نایلون 2 در 0.75 استفاده کنید.

5- برنامه دهی با توجه به کاتالوگ جک وی تو

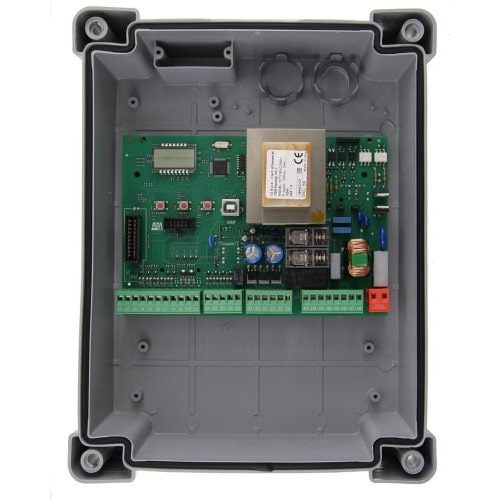

مدار جک وی تو

درب را در حالت نیمه باز قرار داده و به وسیله آلن خلاص کن جکها را قفل کنید. حالا با توجه به کاتالوگ جک وی تو که به صورت کاملا فارسی در این مطلب گذاشته شده تنظیمات را انجام دهید. دقت داشته باشید کاتالوگی که در اینجا گذاشته شده، بروشور جدید جک های وی تو است که با نام city1-Evo عرضه شده و به نسبت city1 ارتقاء داشته است.

کاربرد مدار کنترل city1-evi
مدار کنترل وی تو با نام City1-Evi در تمامی مدل های جک وی تو کالیپسو و موو به صورت پیش فرض قرار داده شده و می توان آن را به صورت تکی نیز خریداری کرد





در صورتی که جک وی تو شما از هر مدل بازویی که باشد برد فرمانش آسیب دیده می توانید با خرید مدارکنترل جک وی تو City1-Evo آن درب اتوماتیک را دوباره راه اندازی کنید.
