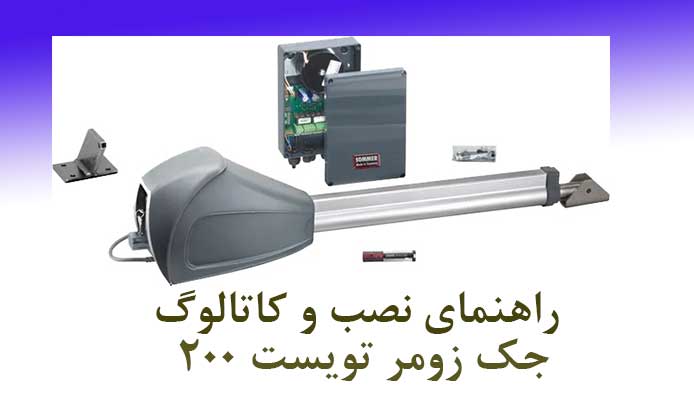

درب اتوماتیک زومر سری Twist برای درب های پارکینگی تا طول 2 متر و وزن 250کیلوگرم طراحی شده است. شما می توانید این جک را با استفاده از یک کلید خلاص کن در هنگام قطعی برق هم استفاده کنید. گفتنی است این جک را می توانید در دمای ۳۰- تا ۷۰+ و در شرایط گوناگون آب و هوایی به کار برید. در بالا کاتالوگ جک زومر قرار دارد که می توانید آن را دانلود کنید.
جک زومر تویست 200 به طور کلی برای درب های سبک و عرض کم طراحی شده است اما به دلیل اینکه با ولتاژ کاری 24 ولت کار می کند، می توان از این محصول برای درب های پارکینگ با تردد بالا نیز استفاده نمود.
روش نصب جک زومر تویست 200
این جک پارکینگ به دلیل اینکه از سیستم میکروسوئیچی استفاده می کند، نصبی متفاوت با سیستم های تایمی دارد. به این معنی که وقتی درب کاملا باز یا بسته شد می بایست چند سانتیمتری از سر یا ته شفت باقی مانده باشد و به وسیله میکرو سوئیچ مقدار باز و بسته شدن را مشخص نمود.
در ابتدا جای جک روی دیوار مشخص کنید و اگر قبلا جای جک روی دیوار تعبیه نشده بود، می بایست این کار را انجام دهید. این جک به ارتفاعی در حدود 20 سانتیمتر و عرضی در حدود 30 سانتیمتر فضا برای باز و بسته شدن روی دیوار نیاز دارد که می بایست آن را روی دیوار در بیاورید.
سپس زاویه باز شویی که مصرف کننده خواهان آن است را در نظر گرفته و مطابق کاتالوگ جک زومر تویست 200، پلیت عقب را جوش کرده و پایه را روی آن سوار کنید. در ادامه درب را کامل بسته و شفت را بیرون کشیده و پایه عقب را روی شفت سوار کنید و به درب بچسبانید و با در نظر گرفتن اینکه جک کاملا تراز است پایه جلو را بر روی درب جوش کنید.
پس از نصب هر دو جک می بایست مابقی تجهیزات را نصب کنید. مدار کنترل می بایست جایی در کنار درب و نزدیک برق اصلی بر روی دیوار پیچ شود. این مورد را در نظر بگیرید که در صورت باز شدن درب، مدار کنترل زومر همچنان در دسترس بماند.
چشمی را بیرون درب و بر روی دیوار در ارتفاع 20 تا 30 سانتیمتری از سطح زمین، دقیقا روبروی هم نصب کنید و در پایان فلاشر را بر روی سر درب به گونه ای که از فاصله مناسبی دیده شود بر روی دیوار یا روی سقف پیچ کنید.
سوراخ کاری و سیم کشی
از همه قطعات مثل هر بازو، هر چشمیو فلاشر می بایست یک کابل جداگانه تا مدار کنترل کشیده شود. برای بازوها بهتر است از یک کابل 3 در 1 استفاده شود. برای چشمی ها از کابل تلفنی 2 زوج و برای فلاشر یک سیم نایلون 2 در 0.75 کافی می باشد.
اگر قبلا لوله یا خرطومی جهت سیم کشی استفاده نشده، می بایست از کلاف درب برای انتقال سیم ها استفاده کرد. بهتر است برای سوراخ کاری از دریل و مته استفاده شود تا کار تمیز انجام شود.
سیم بندی و تنظیم مدار کنترل
در انتها می بایست سیم ها را سر جای خودش نصب نمود. این کار در مدار جک می بایست دقیقا مطابق کاتالوگ جک زومر تویست 200 انجام گردد. پس از آن درب را نیمه باز کزده و برق مدار کنترل را وصل کنید. توجه داشته باشید که مراحل تنظیم در جک زومر به صورت اتوماتیک انجام میپذیرد. به این معنی که درب چند بار خودکار باز و بسته شده و به صورت اتوماتیک همه چیز را تنظیم میکند.
چند کار می بایست توسط نصاب انجام پذیرذ. که در ادامه ذکر می کنیم:
- تنظیم حد پایان کار جک به وسیله میکروسوئیچ
- تایم بسته شدن اتوماتیک
- تنظیم کردن قابلیت فست کلوز(با این تنظیم دیگر درب با ریموت بسته نمی شود)
- تنظیم قدرت هر لنگه
خرید جک زومر تویست 200 می تواند تضمین کیفیت عالی برای جک پارکینگ منزل باشد و کارکرد بی صدا و بی نقص این جک ویژگی ای است که هر درب اتوماتیکی از آن با بهره نیست.
