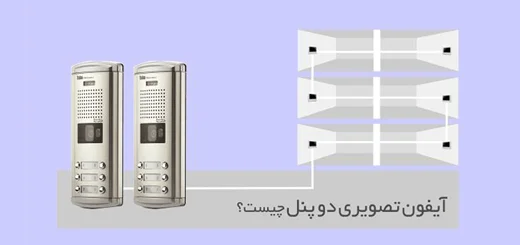

آیفون تصویری دو پنل چیست؟

آیفون تصویری دو پنل چیست؟

در برخی ساختمان ها به دلیل وجود دو درب خروجی مجزا، این امکان مورد نیاز است تا از طریق مانیتور تصویری داخل واحد بتوان هر دو درب را هم زمان و به صورت مجزا باز کرد. به این حالت آیفون تصویری دو پنل می گویند. این سوال پیش می آید که آیفون تصویری دو پنل چیست و برای نصب چه تجهیزاتی لازم دارد؟ این ویژگی، که یک ویژگی پرطرفدار، در میان کاربران آیفون های تصویری است، به دو طریق امکان پذیر می باشد :

وجود خروجی یا رله مجزا در مانیتور:

برخی از مانیتور های تصویری ، مانند آیفون تصویری سیماران مدل HS 78-M100، آیفون تصویری تابا مدل TVD-3070 و دیگر مدل های موجود در بازار آیفون تصویری، این قابلیت را دارند تا به دو پنل به صورت مجزا متصل شوند. این خصوصیت به دلیل دارا بودن یک خروجی مجزا (یک رله ی اضافی) امکان پذیر است؛ به این صورت که از هر پنل، به صورت جداگانه به مانیتور سیم کشی انجام می شود و به خروجی مانیتور متصل می گردد.

عدم وجود خروجی مجزا در مانیتور:

در حالت عدم وجود خروجی مجزا در آیفون تصویری، مانیتور به خودی خود، این قابلیت را ندارد که به پنل مجزا متصل گردد. مانند آیفون تصویری تابا مدل 1024 و مانیتور تصویری تابا مدل 2043 ؛ و آیفون تصویری سیماران مدل 35FL در این صورت برای ایجاد این امکان از یک سوئیچر استفاده می شود. سیم کشی از هر پنل به صورت جداگانه وارد سوئیچر شده و از آن به صورت یک دسته سیم به مانیتور واحد منتقل می شود.

استفاده از سیستم دو پنل در ساختمان های با تعداد واحد بالا :

در ساختمان های با تعداد واحد بالا، به دلیل کاهش هزینه سیم کشی و بالا بردن کیفیت تصویر و همچنین کم کردن نویزها، حتی در شرایطی که مانیتور قابلیت دارای خروجی مجزا جهت اتصال به یک پنل دیگر را دارند هم، از سوئیچر جهت برقراری ارتباط از مانیتور به دو پنل استفاده می شود.

نوشته قبلی
نوشته بعدی
0 0 امتیاز
امتیازدهی به مقاله
اشتراک گذاری
اطلاع از
guest
13 دیدگاه
آخرین ها
جدیدترین بیشترین آرا
بازخورد داخلی
مشاهده همه نظرات
Hamed
Hamed
5 years ago

طول مسیر ترانس مثبت منفی اگر ظعیف باشه در زنگ خوردن اختلال ایجاد میکند

محمد
محمد
4 years ago

با عرض سلام.چجوری دوواحد را به دو درب سیم کشی کنم یکی از گوشیها صوتی است .از هردو درب رفت و آمد میشه

مسلم زمانی
Admin
مسلم زمانی
4 years ago
پاسخ دادن به  محمد

خروجی درب بازکن را به هر دو قفل برقی وصل کنید. معمولا E و F در آیفونهای صوتی خروجی دربازکن هستند

سید محسن
سید محسن
4 years ago

سلام پنل دوم تصویر ارسال نمیکنه به گوشی تابا؟

علی
علی
3 years ago

باسلام
من آیفون تصویری 3070 تی وی دی دارم و میخام یک آیفون صوتی مجزا فقط برای زنگ و بازکردن در مجزا وصل کنم آیا میشه این کار را انجام داد
با تشکر .

مسلم زمانی
Admin
مسلم زمانی
3 years ago
پاسخ دادن به  علی

خیر تابا گوشی صوتی سازگار با تصویری ها عرضه نکرده است

K.T.S
K.T.S
3 years ago

با سلام.
بهترین مدل آیفون تصویری تابا برای خانه ویلایی با دو درب مجزا را لطفا معرفی کنید… ممنون

مسلم زمانی
Admin
مسلم زمانی
3 years ago
پاسخ دادن به  K.T.S

مدل 4.3 اینچی 1043 و مدل 7 اینچ 3070 و 1070 و 10 اینچی مدل 1910 بهترین های تابا هستند که در حال حاضر به شدت کمیاب هستند

mahdi
mahdi
3 years ago

با عرض سلام و خسته نباشید چطور میتونم دو مانیتور تصویری رو به بک پنل متصل کنم

مسلم زمانی
Admin
مسلم زمانی
2 years ago
پاسخ دادن به  mahdi

دو مانیتور رو می تونید به صورت موازی به یک زنگ وصل کنید – یعنی وقتی که سیم 1234 رو به مانیتور اول دادید از مانیتور اول همون سیمها را تا مانیتور دوم هم بکشید و وصل کنید

مجتبی
مجتبی
2 years ago

سلام خسته نباشید بی‌زحمت میشه نقشه شماتیک دوپنل بایک گوشی روبرام بفرستین

مهدی
مهدی
1 year ago

سلام ، خسته نباشید من نیاز دارم که دو تا پنل ( درب اصلی ساختمان و درب ورودی واحد )و دو تا مانیتور که هرکدام داخل واحد در دو محل مختلف نصب شده‌اندکه هر کدام از مانیتور ها هر دو پنل را پوشش دهند داشته باشم ، لطفاً راهنمایی فرمایید که چه چیزی باید خرید کنم و نحوه سیم کشی را هم توضیح دهید

مسلم زمانی
Admin
مسلم زمانی
1 year ago
پاسخ دادن به  مهدی

سلام- در حال حاضر خیلی از مانیتور های تصویری از 2 پنل پشتیبانی میکنند و شما نیاز به قطعه اضافی ندارید. تعداد و نوع سیم کشی بستگی به برند دارد. معمولا برای هر طبقه نیاز به یک 2 زوج یا 4 زوج هست. و کابل ها باید مستقیما به پنل مورد نظر کشیده شود. پس از مانیتور طبقه اول یه دو زوج به پنل یک و یک دو زوج به پنل دو کشیده شود. و برای طبقه دوم همین حالت
