آموزش نصب آیفون تصویری سیماران

توسط zamani
راهنمای نصب و سیم کشی آیفون تصویری سوزوکی

برای اینکه بتوانیم آیفون تصویری سیماران را راه اندازی کنیم نیاز به این است که در مورد چگونگی سیم کشی و حتی خود سیم ها اطلاعات کافی داشته باشیم. ما در ادامه توضیحات کاملی در مورد نصب آیفون تصویری سیماران ارائه می نماییم.

کارکرد سیمها در آیفون تصویری سیماران

آیفون تصویری سیماران دارای 5 رشته سیم است که کاربرد هر یک به شرح زیر می باشد.
رنگ قرمز: این سیم برای رد بدل شدن صدا از بالا به پایین و از پنل به واحد می باشد.
رنگ آبی: این سیم ولتاژ منفی را در آیفون تصویری سیماران بر عهده دارد.
رنگ زرد: این سیم ولتاژ مثبت را منقل می کند.
رنگ سفید: این سیم انتقال تصویر را در آیفون سیماران برقرار می کند.
رنگ مشکی: در صورت استفاده شدن زنگ واحد با این سیم برقراز می شود.

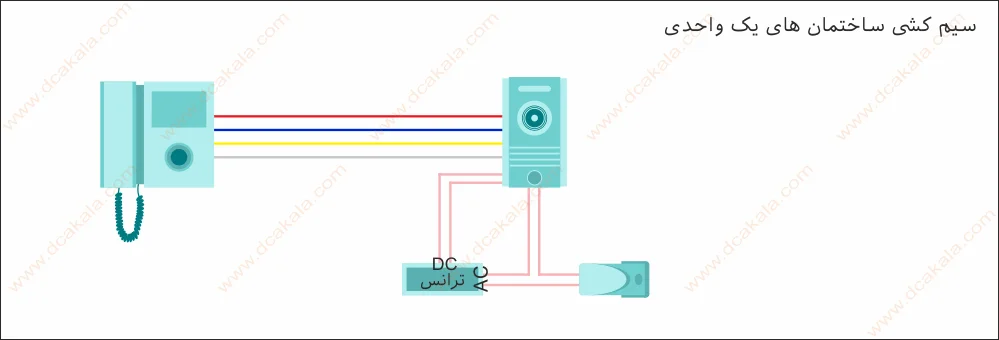

نصب آیفون تصویری یک واحدی سیماران

اگر برای یک ساختمان تک واحدی نیاز آیفون تصویری سیماران است، می توان از نوع سیم کشی ساده استفاده نمود. به این معنی که در ابتدا از مانیتور تا پنل دم دری یک کابل 4 زوجی فویل دار 0.6 کشید.

نصب آیفون سیماران یک واحدی

سپس سوکت 4 سیم را به هر ترتیبی که مایل بودیم پشت مانیتور سیم بندی نمود و دقیقا مشابه همین سیم بندی پشت پنل آیفون سیماران را هم انجام داد. پنل سیماران دارای ورودی مثبت و منفی در پشت پنل می باشد که تغذیه آن را تامین نماید. و همجنین دو سیم دیگر که در صورت فشرده شدن کلید دربازکن، درب ورودی را باز نماید.

نصب آیفون سیماران در ساختمانهای کوچک

اگر از سیماران برای واحدهای زیر 5 واحد استفاده می کنید لازم نیست از سوئیچر مرکزی استفاده کنید. برای این چنین واحد هایی می بایست از یک کابل استفاده نمود که 4 رشته اصلی(قرمز،آبی،زرد و سفید) آن مشترک و بابت هر واحد یک سیم مجزا بابت زنگ (سیم رنگ مشکی) تعبیه نماییم. به این معنی که به طور مثال در یک ساختمان چهار واحدی به 8 رشته سیم برای اتصال به مانیتور و 4 رشته دیگر هم برای تغذیه ولتاژ AC و DC نیاز است . پشت مانیتور آیفون تصویری سیماران یک سوئیچر داخلی کار شده تا در صورت نیاز از آن استفاده شود برای استفاده از سوئیچر داخلی می بایست وضعیت جمپر پشت گوشی را تغییر داد.

نصب آیفون سیماران ساختمان کوچک

این نوع سیم کشی به اصطلاح پارالل نام دارد که مانیتورها به صورت سری پشت همدیگر نصب میگردند. نکته اینجاست که اگر از هر واحد سیم مجزا تا باکس دم دری یا پنل کشیده شود می بایست از سوئیچر مجتمع استفاده شود و دیگر سوئیچر پشت مانیتور استفاده نخواهد داشت.

نصب آیفون سیماران درساختمانهای بالای 5 واحد

برای ساختمانهای بالای 5 واحد و یا ساختمانهایی که از هر واحد یک کابل مجزا تا باکس دم دری کشیده شده است می بایست از سوئیچر مرکزی استفاده کرد. سوئیچر سیماران مدل 721 در تعداد واحدهای 4،6،8 و 10 واحدی تولید و در بازار موجود می باشد.

این راهم بخوانید:

راهنمای خرید آیفون تصویری سیماران
آیا می توان برند های مختلف آیفون تصویری را با یکدیگر استفاده کرد؟

نوع کابلکشی به این صورت است که از هر واحد می بایست یک کابل دو زوج تا پنل کشیده شود و از باکس تا پنل نیز یک کابل با تعداد سیمهای مورد نیاز کارگذاشته شود. منظور از تعداد سیم مورد نیاز این است که 4 رشته سیم اصلی به همراه یک رشته از هر واحد برای زنگ هر واحد و 4 رشته نیز برای ولتاژ و دربازکن می بایست در نظر گرفت.

نصب آیفون برای ساختمان با سوئیچر

حال به طور مثال برای یک ساختمان 8واحدی به این تعداد سیم نیاز می باشد.

  • 4 رشته سیم اصلی( قرمز، آبی، زرد و سفید)
  • هشت رشته مجزا برای زنگ هر واحد
  • چهار رشته برای مثبت و منفی پنل و ولتاژ دربازکن
  • جمع سیم مورد نیاز 16 عدد و می بایست کابل ده زوج کشیده شود.

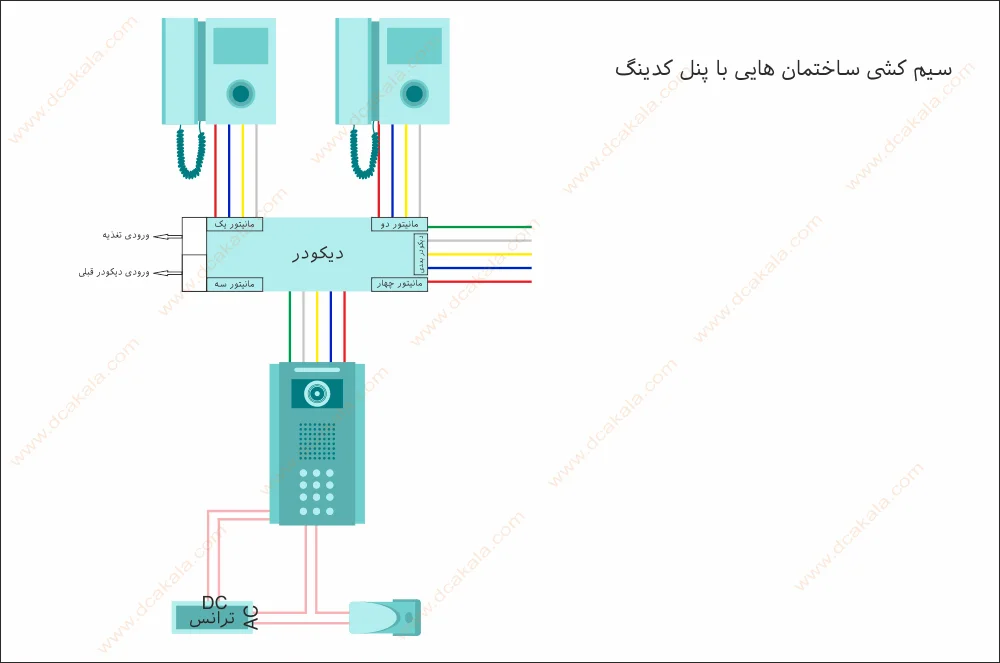

نصب سیستم کدینگ آیفون تصویری سیماران

برای مجتمع های مسکونی و تجاری که نیاز به نصب مانیتور آیفون تصویری به تعداد زیاد است از سیستم کدینگ شرکت سیماران استفاده می شود. در این سیستم بجای استفاده از سوئیچر از سیستم دیکودر استفاده میگردد که میبایست به ازای هر چهار واحد یک عدد دیکودر تهیه کرد.

نصب آیفون تصویری سیماران کدینگ

نوع اتصال مانیتور ها به مانند نوع سوئچیر دار است و می بایست از هر واحد یک کابل دو زوج از تا دیکودر کشید. خروجی دیکودر 5 سیم است و می توان چندین دیکودر را به همدیگر متصل کرد. به ازای هر 5 دیکودر باید از یک ترانس 730 سیماران استفاده نمود.

در نهایت از آخرین دیکودر تا پنل کدینگ سیماران باید یک کابل 6 زوج نصب کرد که 5 رشته اصلی بعلاوه 4 رشته سیم برای ولتاژ پنل و دربازکن استفاده خواهد شد.
