راهبند اتوماتیک پارکینگ

راهبند چیست؟

راهبند پارکینگ یکی از تجهیزات اصلی کنترل تردد خودروهاست که با بالا و پایین شدن میله، مسیر عبور را باز یا بسته می‌کند. این دستگاه در دو نوع دستی و اتوماتیک تولید می‌شود که نوع اتوماتیک آن با فرمان ریموت، کارت‌خوان یا سیستم پلاک‌خوان عمل می‌کند و برای مکان‌های پرتردد مانند مجتمع‌ها، سازمان‌ها و پارکینگ‌های عمومی بسیار مناسب است.

استفاده از راهبند به همراه تجهیزات دیگری مانند دوربین پلاک‌خوان یا نرم‌افزار مدیریت تردد، باعث افزایش امنیت و سرعت کنترل رفت‌وآمد می‌شود. برخلاف جک درب پارکینگی که برای تردد محدود مناسب است، راهبندها برای عملکرد مستمر و سریع طراحی شده‌اند و گزینه‌ای کارآمد برای مدیریت ورود و خروج خودروها در ورودی‌های شلوغ به شمار می‌آیند.

این مقاله را هم بخوانید:

راهنمای خرید راهبند

انواع راهبند

بسته به عرض ورودی پارکینگ یا محوطه می توان از نوع تک اهرم یا دو اهرمی استفاده نمود. در شرایطی که دو بازوی متحرک برای مجموعه به کار رود طبیعتا شما به دو موتور و گیربکس نیاز خواهید داشت. این دو بازو در دو طرف ورودی قرار می گیرند. به علاوه می توانید از راهبند ستونی برای شرایطی که نیاز به امنیت بالا دارند، استفاده کنید.

انواع راهبند بر اساس عملکرد

بر اساس چگونگی عملکرد، می توان این محصولات را به چند دسته اهرمی، ستونی و زنجیری تقسیم کرد:

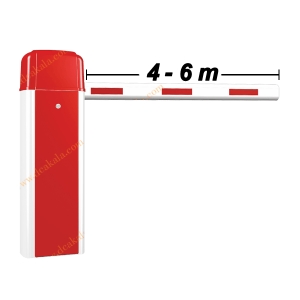

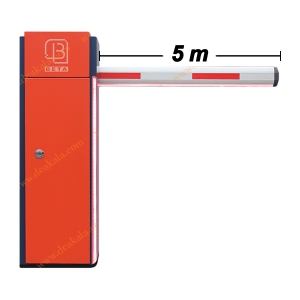

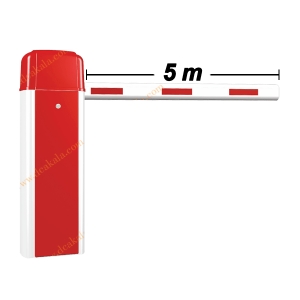

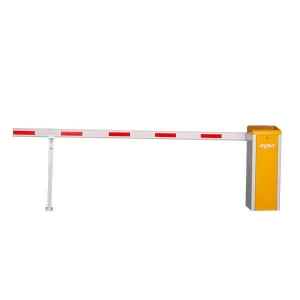

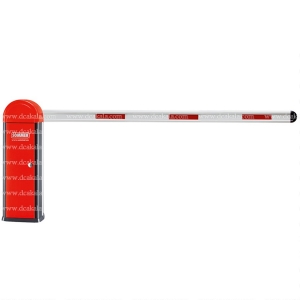

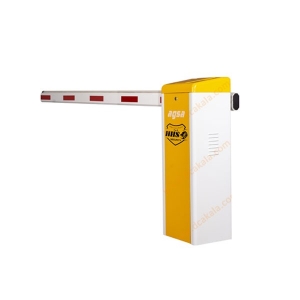

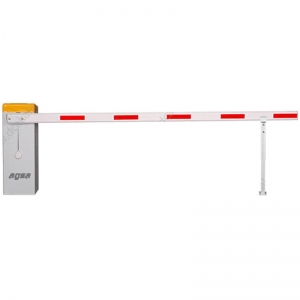

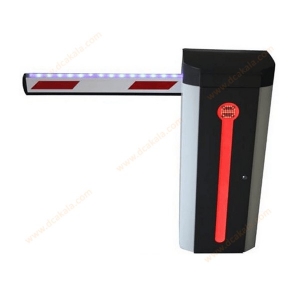

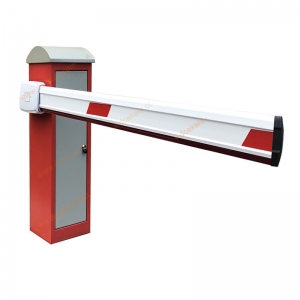

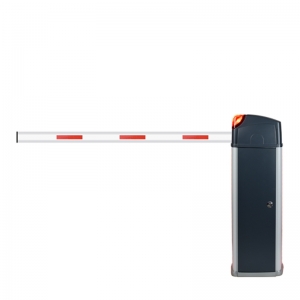

اهرمی یا بازویی

این نوع از راه بند ها شامل دو قسمت هستند: یک ستون عمودی به طول یک متر که در زمین نصب شده است و یک اهرم به طول 8-2 متر که به صورت افقی روی ستون نصب می گردد. مدل های اهرمی معمول ترین و متداول ترین در نوع خود بوده و این قیمت راهبند مناسب تر است. نکته قابل توجه اینکه به دلیل بلند بودن طول اهرم یا بوم، ممکن است در برابر باد های شدید دچار تنش پیچشی (سخت ترین نوع تنش) در قسمت پایه شود، بنابراین نصب آن باید با دقت فراوان انجام گردد.

در انتهای کار آموزش کلی در مورد نصب خواهیم گذاشت که بررسی آن را پیشنهاد می کنیم. یکی از بهترین ویژگی های نوع اهرمی سرعت بالای آن است که می توان آن را از پارکینگ های عمومی تا عوارضی های پر تردد نصب نمود. البته در صورتی که می خواهید از راهبند اهرمی پارکینگ برای اماکن بسیار پر تردد استفاده کنید می بایست از مدلهای هیدرولیکی خاص استفاده کرده و حتما از کارشناسان دی سی ای کالا مشاوره دریافت نمایید.

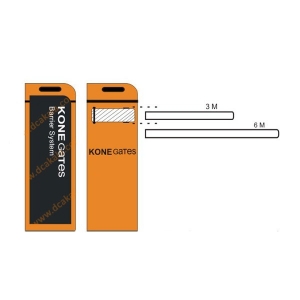

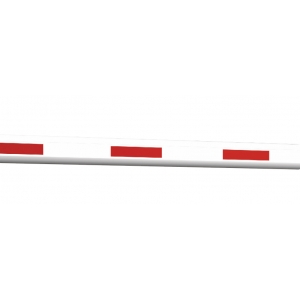

تلسکوپی

نوعی راهبند اهرمی هستند که برخی از کمپانی های سازنده برای تغییر در اندازه بوم شان استفاده می کنند. این ویژگی باعث می شود از یک نوع راهبند با کیفیت متوسط برای طیف وسیعی از اماکن در عرض های مختلف استفاده نمود. به طور مثال شرکت های زیادی هستند که راهبند بازویی تلسکوپی در اندازه 4 تا 6 متر تولید نموده اند تا بتوان از آن در اکثر ورودی ها استفاده نمود. نمونه ای از این محصولات را شرکت بتا و سیماران تولید نموده اند.

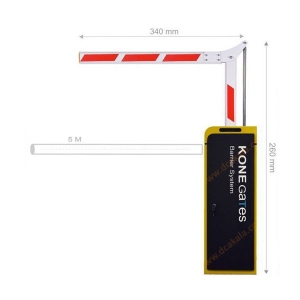

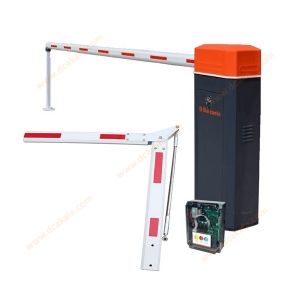

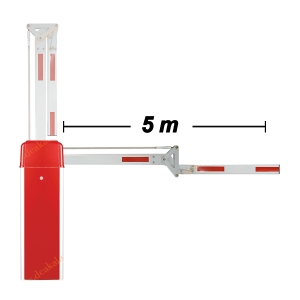

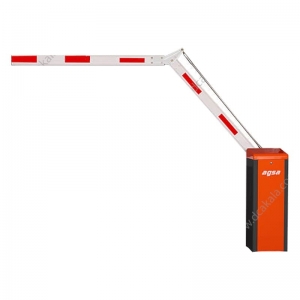

تاشو

اگر در مکانهای مسقف مثل پارکینگهای طبقاتی یا ورودی مجتمع های تجاری بخواهیم از راهبند بازویی استفاده کنیم، با مشکل ارتفاع بوم مواجه خواهیم شد. به این معنی که سقف پارکینگ امکان باز شدن یا بالا رفتن بوم را نخواهد داد. کمپانی های سازنده برای این اماکن نوع بازویی طراحی کرده اند که با بالا رفتن تیرک، بوم از وسط تا شده و می تواند در زاویه 90 درجه ای در زیر سقف قرار بگیرد و یا 180 درجه بچرخد و در کنار بدنه دستگاه قرار بگیرد.

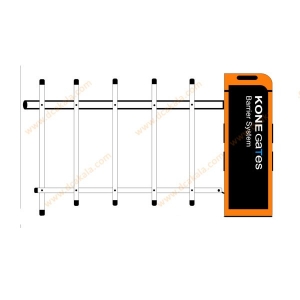

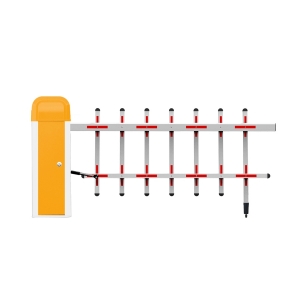

راهبند فنسی

نوع دیگری از راهبند که برای جلوگیری کامل از عبور، حتی توسط افراد پیاده یا حیوانات، طراحی شده، راهبند فنسی یا توری‌دار است. این مدل به گونه‌ای عمل می‌کند که نه از زیر و نه از بالای آن امکان عبور وجود ندارد، بنابراین گزینه‌ای مناسب برای مکان‌هایی است که نیاز به انسداد کامل مسیر دارند؛ مانند ورودی دامداری‌ها، انبارها یا محوطه‌های حساس.

راهبند فنسی در واقع نوعی راهبند بازویی است که با افزودن سازه‌های توری یا نرده‌ای به بوم آن، امکان عبور غیرمجاز را از بین می‌برد. به دلیل ساختار حجیم‌تر، این مدل وزن بیشتری نسبت به بازویی‌های معمولی دارد و معمولاً در طول‌های ۳ تا ۶ متر تولید می‌شود. استفاده از این نوع راهبند، امنیت محیط را در برابر ورود غیرمجاز انسان‌ها و حیوانات به شکل چشمگیری افزایش می‌دهد.

راهبند تبلیغاتی

راهبند تبلیغاتی از نظر ساختار شباهت زیادی به راهبند فنسی دارد، اما هدف اصلی آن می‌تواند فراتر از صرفاً مسدودسازی مسیر باشد. این مدل راهبند معمولاً دارای سطح وسیع‌تری بر روی بوم است که به‌عنوان فضای تبلیغاتی یا اطلاع‌رسانی مورد استفاده قرار می‌گیرد. در واقع، علاوه بر کنترل تردد، کارکرد رسانه‌ای نیز دارد.

مشتریان راهبند تبلیغاتی معمولاً دو هدف را دنبال می‌کنند: یا می‌خواهند برند یا خدمات خود را روی بدنه راهبند معرفی و تبلیغ کنند، یا از آن به‌عنوان تابلوی راهنما برای هدایت بهتر مراجعان در محوطه‌های پرتردد استفاده می‌کنند. این نوع راهبند به‌ویژه در مراکز تجاری، نمایشگاه‌ها و ساختمان‌های پرتردد کاربرد فراوانی دارد.

راهبند های ضد تروریستی

اگر هدف تنها نظارت و مدیریت عبور و مرور معمولی نباشد و بخواهیم از ورود غیرمجاز و اجباری وسایل نقلیه جلوگیری کنیم، راهبندهای ضدتروریستی یا امنیتی وارد میدان می‌شوند. این نوع راهبندها با طراحی مقاوم و ساختار تقویت‌شده، به‌گونه‌ای ساخته شده‌اند که توان تحمل ضربات شدید و برخوردهای پرقدرت را دارند.

راهبندهای ضدتروریستی معمولاً در اماکن حساس مانند پایگاه‌های نظامی، سفارت‌خانه‌ها، مراکز دولتی مهم، فرودگاه‌ها و مکان‌هایی با سطح امنیتی بالا نصب می‌شوند. آن‌ها با مکانیزم‌های پیشرفته و بدنه بسیار مستحکم، امکان عبور خودروهای متجاوز را حتی با سرعت بالا نیز از بین می‌برند و نقش حیاتی در تأمین امنیت فیزیکی ایفا می‌کنند.

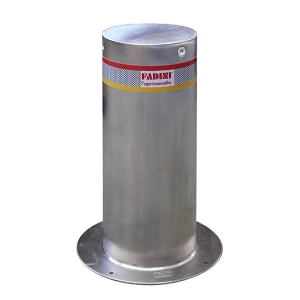

راهبند ستونی (بولارد)

راهبند ستونی به نام «بولارد» نیز معروف است. این ستون ها بر روی زمین نصب شده، در مواقع لزوم به پایین و درون زمین رفته و مسیر را باز می کند. بولارد ها برای مکان هایی که سیستم امنیتی قوی مورد نیاز است استفاده می شود؛ مانند مراکز نظامی، سفارت خانه ها، اداره های پلیس، بانک های مرکزی، مراکز تجاری، اداری و... . قیمت راهبند ستونی به نسبت مدل اهرمی بالاتر است، اما به خاطر امنیت فوق العاده و ظاهر شیک و زیبا بسته به شرایط محیطی و خصوصیات ویژه ساختمان استفاده می شوند. Bollard ها یا انواع ستونی، دوام و ماندگاری زیادی نیز دارند. برای بهره برداری از این محصول نیاز به زیرسازی به طول حدود 1.5 متر می باشد.

مواد سازنده آنها باید مقاومت لازم در برابر نیروی زیاد را داشته باشد تا در صورت برخورد سخت اتومبیل با آن دچار مشکلی نشود. می توان برای ساخت زیر سازی آن از موادی مانند بتن، سنگ و فولاد ضد زنگ استفاده کرد. عموماً مدت زمان بالا و پایین رفتن ستون ها 3 تا 5 ثانیه می باشد که در شرایط اضطراری قابلیت کاهش تا 1.5 ثانیه را نیز دارد. می توان ستون ها را به طور مجزا و جدا از یکدیگر کنترل کرد. به این ترتیب که حرکت به درون زمین یا بالا آمدن ستون ها، به یکباره انجام نگیرد.

تایر کیلر

تایر کیلر (Tyre Killer) نوعی از راهبندهای امنیتی و ضدتروریستی است که به‌طور خاص برای توقف خودرو از طریق تخریب لاستیک‌ها طراحی شده است. هدف اصلی این سیستم، متوقف‌سازی سریع خودروهای غیرمجاز بدون وارد آوردن آسیب جدی به بدنه یا سرنشینان است. عملکرد آن به این صورت است که با عبور خودرو از روی تیغه‌های فلزی مخفی یا نمایان‌شونده، تایرها بلافاصله پاره شده و خودرو از حرکت بازمی‌ماند.

این نوع راهبند، به دلیل آسیب‌زنندگی محدود و هدف‌گیری دقیق تایر، گزینه‌ای مناسب برای اماکنی است که هم امنیت بالا و هم کنترل منظم ترافیک مدنظر است؛ مانند ورودی مراکز امنیتی، پلیس راه، گمرک، یا پایانه‌های حمل‌ونقل. تایر کیلرها در دو نوع دستی و اتوماتیک تولید می‌شوند و قابلیت هماهنگی با سایر سیستم‌های کنترل تردد را نیز دارند.

راهبند های ضد انتهاری

راهبندهای ضدانتحاری (Anti-Ram Barriers) مخصوص فضاهای بسیار حساس امنیتی طراحی شده‌اند و هدف اصلی آن‌ها جلوگیری از ورود خودروهایی است که قصد انجام عملیات انتحاری یا حمل مواد منفجره دارند. این راهبندها به‌گونه‌ای ساخته می‌شوند که بتوانند ضربات شدید ناشی از برخورد خودرو با سرعت بالا را جذب و متوقف کنند، بدون آنکه آسیبی به محل یا افراد حاضر در آن وارد شود.

ساختار این راهبندها معمولاً از ترکیب فولاد تقویت‌شده و بتن مسلح است که استحکام فوق‌العاده بالایی را فراهم می‌آورد. این تجهیزات قادرند از نفوذ وسایل نقلیه‌ای در اندازه‌های مختلف، از موتور سیکلت تا کامیون‌های سنگین، جلوگیری کنند. راهبندهای ضدانتحاری معمولاً در اماکنی نظیر سفارت‌خانه‌ها، پایگاه‌های نظامی، نیروگاه‌ها، مراکز دولتی حساس و تأسیسات استراتژیک مورد استفاده قرار می‌گیرند.

انواع راهبند بر اساس سیستم موتوری

شرکتها موتور راهبند و کارکردشان را از دو نوع الکترومکانیک و یا الکتروهیدرولیک انتخاب می کنند. تفاوت این دو در تعداد تردد در روز و میزان استهلاک کارکردشان است که در ادامه به بررسی هر یک می پردازیم:

الکترومکانیک

این نوع محصول دارای یک موتور، یک گیربکس و چند فنر در درون بدنه می باشد که نیروی گردش را با قدرتی فراهم می کند. بنابراین می تواند بوم 2 تا 8 متری را در چند ثانیه به بالا و پایین حرکت دهد. ولتاژ موتور این دستگاهها 24 ولت یا 220 هستند. فرق این دو نوع در میزان تردد در مدل الکترومکانیک است. به این صورت که مدل 24 ولت برای تردد بالا و مدل 220 ولت برای تردد کمتر استفاده می شود. البته یکی از مزایای مدل 24 ولت اتصال به سیستم برق اضطراری با هزینه پایین است که در صورت قطعی برق همچنان به کار خود ادامه دهد.

الکتروهیدرولیکی

سیستمهای هیدرولیکی برای تردد های بالا و یا نامحدود ساخته شده اند. سیستم کارکرد این نوع شباهت بسیاری با انواع الکترومکانیکی دارند. با این تفاوت که موتور این دستگاه از روغن برای بالا و پایین بردن بوم استفاده می کند که هم استهلاک دستگاه بسیار پایین می آید و هم سرعت کارکرد می تواند بسیار بالا رود. راهبند هیدرولیکی را می توان برای عوارضی و پارکینگهایی با تردد بسیار بالا مورد استفاده قرار داد، جایی که مدلهای الکترومکانیکی شاید نتوانند بیش از چند روز دوام آورند. ولتاژ کارکرد موتور آن نیز 24 ولت و 220 ولت ساخته شده که مدل 24 ولت مزیت تردد بیشتر و کارکرد با برق اضطراری را دارا هستند.

اتصال راهبند به سیستم های کنترل تردد

کارکرد راهبند به این صورت است که می توان به وسیله ریموت یا شستی که در اتاق نگهبانی قرار داده می شود آن را باز و یا بسته کرد. اما گاهی نیاز به این است که مدیریتی برای ورود و خروج وسایل نقلیه ایجاد کنیم یا بخواهیم گزارش کارکرد تردد را از کامیپوتر دریافت نماییم. در این صورت می بایست از دستگاههای کنترل تردد استفاده کنیم که در ادامه انواع آن را معرفی خواهیم کرد:

دستگاه ساعت زنی

عملکرد این سیستم به این صورت است که یک نگهبان در ورودی و خروجی پارکینگ قرار می گیرد. در هنگام ورود خودرو یک کارت به سرنشین داده شده و با ثبت زمان ورود، راهبند برای باز کردن مسیر تردد بالا می رود. پس از اینکه صاحب همان خودرو به سمت خروجی می رود، کارت را به نگهبان خروجی داده و پس از محاسبه ساعت توقف و هزینه آن، مبلغ را به مشتری اعلام می نماید. پس از پرداخت هزینه، راهبند بالا رفته و راه خروج باز می گردد.

سیستم های RFID

نکته قابل توجه در مورد انواع Barrier این که می توان آن را به سیستم های کنترل تردد متصل نمود. این تجهیزات می تواند شامل سیستم های کارتخوان پارکینگی و سیستم های تمام اتوماتیک پلاک خوان و یا RFID باشد تا به محض رویت خودرو در فاصله ده متری درب را باز کند، ورود و خروج را ثبت کند و در صورت نیاز هزینه پارک خودرو را محاسبه نماید. عملکرد این سیستم ها به این ترتیب است که با قرارگیری یک تگ بر روی شیشه اتومبیل مجاز و خوانده شدن آن توسط Reader نصب شده در ورودی ساختمان، ورودی برای عبور و مرور باز خواهد شد.

این سیستم قابل استفاده برای انواع ستونی و اهرمی است. از مهمترین مدل های این سیستم کنترل تردد می تواند به سیستم تگ خوان Simpark UHF-101 و تگ خوان تایگر اشاره داشت. همچنین این مجموعه می توانند به سیستم پلاک خوان مجهز گردد که با خواندن پلاک خودرو توسط دوربین مجموعه، مسیر برای تردد باز شود، یکی از این سیستم ها سیستم پلاک خوان پارکینگ مبین است. این سیستم بجز اینکه سهولت در باز و بسته شدن راهبند پارکینگ ایجاد می کند، هزینه خرید ریموت در تعداد بالا را حذف کرده و امکان مدیریت ورود و خروج را فراهم می آورد.

لوپ دیتکتور چیست؟

همانطور که در بالا توضیح داده شده می بایست یک آنتن ورودی و یک آنتن خروجی در پارکینگ قرار بگیرد. هزینه هر یک از این آنتن ها قسمت اعظم سیستم RFID می باشد. حال اگر تنها ورود خودرو برایمان ملاک باشد، می توان برای کم کردن هزینه ها، بجای آنتن در قسمت خروجی پارکینگ از لوپ دیتکتور استفاده نمود. Loop Detector سنسوری است که در چند سانتیمتری کف زمین نصب می شود و هنگامی که خودرو روی آن ناحیه قرار می گیرد، فرمان باز شدن راهبند را خواهد داد. این نکته جالب است که لوپ دیتکتور نسبت به وزن حساس است و قابلیت تشخیص وزن انسان و حیوانات را از وسایل نقلیه دارد.

قیمت راهبند

قیمت راه بند بر اساس نوع عملکرد و میزان کارکرد تعریف می گردد. قیمت انواع هیدرولیکی نسبت به مدل های الکترومکانیک بیشتر است. همچنین تعداد تردد نا محدود نیز می تواند در قیمت راهبند پارکینگ تغییر ایجاد نماید. البته برند و کشور سازنده نیز در قیمت گذاری تاثیر گذار است. به طور مثال برند های ایتالیایی یا آلمانی تولیداتی با قیمت بالا عرضه می کنند. پس موارد موثر در قیمت راهبند اتوماتیک به شرح زیر می باشد:

برند سازنده راهبند

بی‌تردید اولین عامل تأثیرگذار بر قیمت راهبند، برند سازنده آن است. برندهای معتبر و شناخته‌شده‌ای مانند FAAC و Fadini که در ایتالیا تولید می‌شوند، عمدتاً محصولات خود را با تمرکز بر کیفیت بالا، دوام طولانی‌مدت و فناوری‌های پیشرفته عرضه می‌کنند. به همین دلیل، در رده راهبندهای گران‌قیمت قرار می‌گیرند و عملاً مدل اقتصادی در سبد محصولات آن‌ها وجود ندارد.

در مقابل، برندهای ایرانی یا چینی، با وجود تنوع مدل، حتی در گران‌ترین نسخه‌های خود نیز معمولاً قیمتی به‌مراتب پایین‌تر از برندهای اروپایی دارند. این اختلاف قیمت می‌تواند به تفاوت در تکنولوژی ساخت، کیفیت متریال، خدمات پس از فروش و یا حتی هزینه‌های تولید در کشور مبدا مربوط باشد. به همین دلیل، در انتخاب راهبند باید بین کیفیت، برند، بودجه و کاربری موردنظر تعادل برقرار کرد.

تکنولوژی تولید

بی‌تردید نوع تکنولوژی به‌کاررفته در ساخت هر راهبند، نقش مهمی در تعیین قیمت آن دارد. راهبندهای اتوماتیک نیز از این قاعده مستثنی نیستند. به‌طور خاص، تکنولوژی‌های پیشرفته‌تری مانند هیدرولیک یا مغناطیسی، عملکردی نرم‌تر، بی‌صدا و با دوام بسیار بالاتر ارائه می‌دهند. این مدل‌ها برای استفاده‌های پرتردد و بدون توقف طراحی شده‌اند و می‌توانند ساعت‌ها بدون داغ شدن یا استهلاک موتور به‌کار ادامه دهند. همین قابلیت‌ها باعث می‌شود قیمت این نوع راهبندها بیشتر باشد.

در مقابل، راه‌بندهای الکترومکانیکی که از فناوری متداول‌تری برخوردارند، به‌مراتب اقتصادی‌تر و مقرون‌به‌صرفه‌تر هستند. این مدل‌ها برای کاربری‌های معمولی با تعداد تردد متوسط مناسب‌اند، اما در موارد پرتردد ممکن است به مرور زمان نیاز به تعمیر و نگهداری بیشتری داشته باشند. در نتیجه، انتخاب بین این دو نوع فناوری باید بر اساس شرایط محیطی، میزان تردد و بودجه موجود انجام شود.

تعداد تردد ساعتی

اگر قصد خرید راهبند برای یک مکان نسبتاً کوچک مانند ساختمان‌های مسکونی یا اداری با حداکثر ۲۰۰ واحد یا یک پارکینگ عمومی کوچک را دارید، مدل‌های الکترومکانیکی معمولی انتخابی منطقی و اقتصادی محسوب می‌شوند. این مدل‌ها برای حجم تردد متوسط کاملاً مناسب‌اند و نیاز به هزینه بالایی نیز ندارند.

اما اگر حجم تردد کمی بیشتر باشد، پیشنهاد می‌شود از مدل‌های الکترومکانیکی با ولتاژ پایین‌تر مانند ۲۴ ولت استفاده کنید که برای تردد نسبتاً بالا طراحی شده‌اند و دوام بیشتری دارند. در مقابل، برای مکان‌هایی با تردد بسیار بالا مانند ایستگاه‌های عوارضی یا پارکینگ‌های عمومی بزرگ، تنها گزینه قابل اطمینان راهبندهای هیدرولیکی هستند که بدون توقف و با عملکردی مداوم و بدون استهلاک زیاد کار می‌کنند. به‌طور کلی، با هر مرحله افزایش ظرفیت و کیفیت، قیمت راهبند نیز به‌صورت پلکانی افزایش می‌یابد.

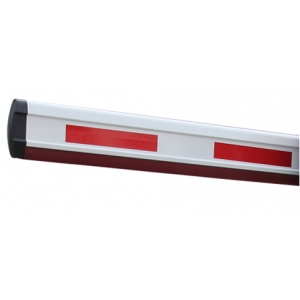

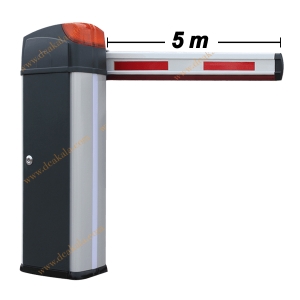

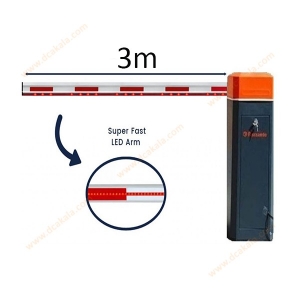

اندازه بوم و سرعت حرکت

اغلب راهبندها دارای سرعت باز و بسته شدن بین ۴ تا ۶ ثانیه هستند و طول بوم آنها معمولاً تا ۶ متر محدود می‌شود، که این مدل‌ها از نظر قیمت گزینه‌های مناسبی به شمار می‌روند. اما اگر به راهبندی با سرعت بسیار بالاتر، مانند باز و بسته شدن در ۱ تا ۲ ثانیه، نیاز داشته باشید یا بخواهید بومی با طول تا ۸.۵ متر داشته باشید، باید به سراغ مدل‌های تخصصی‌تر بروید که قیمتشان به‌مراتب بالاتر از مدل‌های رایج بازار است.

گارانتی راهبند

راهبند هم مانند دیگر انواع ابزار های حفاظتی دارای مقدار مشخصی گارانتی است. این میزان گارانتی بسته به برند سازنده، عددی متفاوت می باشد. می توان راهبند هایی با گارانتی 1 تا 4 سال از بین برند های ایرانی و خارجی یافت. نکته مهمی که باید در رابطه با این موضوع در نظر داشته باشید این است که شرکت های فروشنده راهبند، ضمانت آن را بر عهده ندارند. بلکه در صورت بروز هر گونه ایراد در روند کارکرد محصول خود، باید با شرکت سازنده و یا وارد کننده آن تماس بگیرید. شماره تماس را می توانید از روی کارت گارانتی خود ببینید.

فروش راهبند

فروش راهبند در ایران توسط فروشگاه های مختلفی انجام می شود. دی سی ای کالا به عنوان فروشگاهی که دارای نمایندگی از شرکت های معتبری همچون فک، فادینی، سیماران، بتا است، قادر است با بهترین قیمت محصولات راهبند را به دست مشتریان خود برساند. نصب محصولات راهبند می تواند هر کجای ایران باشد از  تبریز، اصفهان، شیراز یا مازندران ما نمایندگانی برای نصب پروژه داریم تا محصول به بهترین نحو در مکان خود نصب گردد.

نصب راهبند

برای نصب محصول باید دو نکته کلی را مد نظر قرار داد. اول آنکه محل نصب دارای شرایط مطلوب باشد و نکته دوم آن که روش آن به درستی انجام شود. به طور مثال برای محل نصب راهبند باید نکات زیر به طور کامل رعایت شود:

• در نظر گرفتن محل تردد عابر پیاده (محل نصب باید طوری باشد که عابر از پشت راهبند تردد کند نه از سمت نوک تیرک که احتمال برخورد تیرک با عابر به حداقل برسد.)
• محل نصب باید تا حد امکان به اتاق نگهبانی نزدیک باشد
• در صورت عبور کابل های هوایی و یا شاخه درخت از فضای بالای دستگاه یا تیرک باید محل نصب تغییر کند و یا موانع برطرف شوند، تا تیرک هنگام عمود شدن با آنها برخورد نکند.
• محل نصب نباید در محل عبور آب یا باغچه باشد.

برای نصب تجهیزات فضای مورد نیاز برای نصب دستگاه و لوازم جانبی بسته به ابعاد کار متفاوت است. بنابراین نصاب ها بهترین راه را انتخاب می کنند.
