سیستم اعلام حریق جزو مهم ترین سیستم های حفاظتی و نظارتی است که برای تکمیل فرایند ساختمان سازی، جزو ملزومات آن به شمار می رود. این مجموعه که با نام اعلان حریق نیز شناخته می شود در دو گروه اصلی آدرس پذیر و متعارف عرضه می شود که با قیمت های متفاوت در موقعیت های گوناگون به کار می روند.
مرکز کنترل متعارف زیتکس
تکنولوژی تولید مدار SMD
دارای استاندارد EN54-2,4
قابلیت تعریف 18-2 زون (36 زون در صورت شبکه شدن)
قابلیت تعریف 20 دتکتور دودی، 30 دتکتور حرارتی، 15 آژیر 30mA و تعداد نامحدود شستی های اعلام...
آشکارساز حرارت زیتکس ZI-S 715 متعارف دارای قدرت تشخیص حرارت به صورت ثابت است. دو LED نشانگر 360 درجه برای اعلام وضعیت نرمال و حالت حریق در این دتکتور گنجانده شده است. این محصول دارای بدنه ای مقاوم در برابر لرزش و ضربه...
آشکارساز دودی فتوالکتریک متعارف زیتکس ZI-S 815 دارای قدرت تحلیل آتش واقعی از کاذب در 5 ثانیه است. دو نشانگر 360 درجه برای اعلام وضعیت نرمال و حالت حریق در این دتکتور گنجانده شده است. این محصول دارای بدنه ای مقاوم در...
شستی اعلام حریق متعارف زیتکس ZItex CP 85 برای اعلام دستی حریق در یک ساختمان به کار می رود. این شاسی با بدنه ABS ضد حریق قابلیت نصب روکار و توکار را دارد و با گارانتی یکساله از تاییدیه آتش نشانی تهران هم برخوردار است.
شستی اعلام حریق متعارف زیتکس ZItex CP 86 با کاور شیشه ای ضد آب و ضد ضربه برای اعلام دستی آتش سوزی در یک ساختمان به کار می رود. این شاسی با بدنه ABS ضد حریق قابلیت نصب روکار و توکار را دارد و با گارانتی یکساله از...
آژیر فلاشر متعارف اعلام حریق ZItex SS 81 برای اعلام عمومی حریق با ترکیب صوت و تصویر در یک ساختمان به کار می رود. این شاسی با بدنه ABS ضد حریق قابلیت نصب روکار و توکار را دارد و با گارانتی یکساله از تاییدیه آتش نشانی...
آژیر فلاشر اعلام حریق متعارف زیتکس ZItex SS 88 برای اعلام عمومی حریق با ترکیب صوت و تصویر در یک ساختمان به کار می رود و قابلیت تنظیم میزان صدا را دارد. این شاسی با بدنه ABS ضد حریق و با گارانتی یکساله از تاییدیه آتش...
ریموت سردرب اندیکارتور زیتکس ZItex ZI-R 80 برای اعلام حریق متعارف به صورت آلارم در یک ساختمان به کار می رود. این ریموت که دارای بدنه ABS ضد حریق است با گارانتی یکساله از تاییدیه آتش نشانی تهران هم برخوردار است.

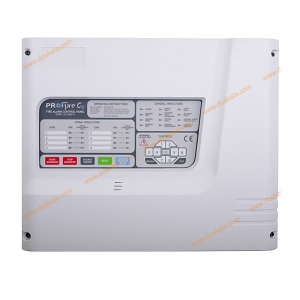

کنترل پنل متعارف زتا
قابل استفاده برای 2 تا 12 زون
جریان محافظ اتصال کوتاه: 100 mA
ابعاد دستگاه: 355×275×100 میلی متر
وزن: (همراه با باطری) 3.25Kg
دارای تاییدیه آتش نشانی تهران
یکسال گارانتی
دتکتور ترکیبی متعارف آپولو
قابلیت تشخیص همزمان دود و حرارت در محیط
قابلیت تنظیم حساسیت به دود و حرارت
دارای تاییدیه LPCB و تاییدیه آتش نشانی تهران
ساخت انگلستان
دارای گارانتی یکساله
دتکتور حرارتی متعارف Apollo
مناسب در شرایط محیطی کثیف و دودی تحت شرایط نرمال
ولتاژ کاری 33 - 9 ولت DC
ولتاژ در حالت آلارم 28 - 6 ولت DC
IP 23D مطابق با استاندارد BS EN 60529
دارای تاییدیه LPCB و تاییدیه آتش نشانی...
شستی اعلام حریق متعارف Apollo
ماکزیمم ولتاژ: 30 ولت DC
رنج جریان: 2 آمپر
استاندارد حفاظتی IP24
وزن 160 گرم و ابعاد 59×93×89 میلی متر
رنگ بدنه قرمز
ساخت انگلستان
دارای یکسال گارانتی
شاسی دستی اعلام حریق آدرس پذیر Apollo
داراي ايزولاتور دروني جهت تشخيص اتصال كوتاه
آدرس پذيري از طريق ديپ سوئيچ
با تغذيه از لوپ بدون تغذيه جداگانه
قابليت reset شدن
مناسب براي نصب روكار و يا نصب نيمه توكار
داراي...
آژیر فلاشر ترکیبی آدرس پذیر Apollo
داراي ايزولاتور دروني به منظور تشخيص هرگونه اتصال كوتاه
سنكرون سازي بين فلشر و زنگ
آدرس دهي منحصر به فرد و يا گروهي
با تغذيه از لوپ بدون تغذيه جداگانه
IP 65
داراي تاييديه LPCB و VDS...
آژیر فلاشر ترکیبی Apollo پایه بلند Outdoor
جریان پایین LED فلاشر
امكان نصب آسان
امكان کنترل آژیر و فلاشر به صورت جداگانه
جریان آژیر 45 - 4 میلی آمپر و جریان فلاشر 5 میلی آمپر
استاندارد IP 65
دارای تاییدیه LPCB و...
مولتی دتکتور آدرس پذیر Apollo
داراي ميكروكنترلر براي پردازش و تبادل اطلاعات
قابليت استفاده 126 دتكتور در هر لوپ
توصيه شده در مدهاي خاص براي اتاق هاي هتل و يا بيمارستان
ايده آل در محيط هاي كثيف و پر دود در شرايط...
دتکتور دودی اپتیکال آدرس پذیر Apollo
تكنولوزي ساخت جهت حداقل رساندن آلارم هاي كاذب
داراي دو عدد LED چشمک زن با ديد 360 درجه
آدرس دهي توسط كارت آدرس
ساخت انگلستان
با یکسال گارانتی

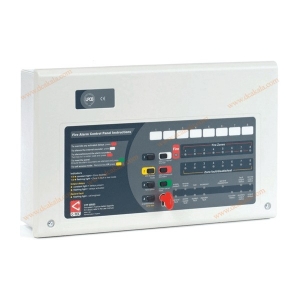

کنترل پنل متعارف Apollo
قابل استفاده برای 2، 4، 8، 12، 16 زون
دارای تاییدیه LPCB مطابق با استاندارد EN54 پارت 2 و 4 و تاییدیه آتش نشانی تهران
دارای ورودی 'class change' و 'alert'
دارای جریان پایین حالت سكون
قابلیت...

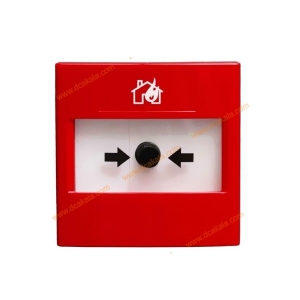

شاسی دستی اعلام حریق زتا، یک شاسی برگشت پذیر است که به خاطر ضد آب بودن می توانید آن را در فضاهایی با رطوبت بالا هم به کار ببرید. این شاسی با یکسال گارانتی، تاییدیه آتش نشانی تهران را هم داراست.
سامانه اعلام حریق یکی از مهم ترین سیستم های حفاظتی و نظارتی در ساختمان ها به شمار می رود، با نام اعلان حریق نیز شناخته می شود. این محصول مجموعه ای از قطعات الکترونیکی است که به واسطه وجود سنسور های دقیق وظیفه آشکار سازی حریق را در اماکن مختلف بر عهده دارد.
این سامانه ها بر اساس غلظت دود و حرارت به وجود آمده از آتش احتمالی و یا انواع گاز های خطرناک، قابل تنظیم بوده و می توان حساسیت آن را تغییر داد. موارد قابل رعایت و چهارچوب های پیاده سازی سامانه ها در قالب استاندارد هایی نظیر NFPA72، EN54، EVPU، LPCB، UL، VDS، TUV، CQST BS5839 تعریف می شوند. از معروف ترین برند های این سیستم می توان به زتا، تله تک، جنت Gent و جی اس تی GST اشاره کرد.
متعلقات و دتکتور ها
برای تشخیص دود، حرارت، مونوکسید کربن یا... در سیستم اعلام حریق، ابزار جداگانه ای تعریف شده که هر کدام وظیفه خاص خود را دارند، این دتکتور ها یا آشکار ساز که در کنار یکدیگر می توانند مجموعه کاملی برای ایمنی ساختمان ارائه کنند، شامل موارد زیر می گردند:
آشکار ساز دود
آشکار ساز حرارت
آشکار ساز ترکیبی دود/حرارت
آشکار ساز گاز منو اکسید کربن
شاسی دستی
هشدار دهنده صوتی و نوری
کنترلر صدای هشدار دهنده صوتی
انواع ورودی و خروجی
استفاده از هر کدام از این آشکارساز ها شرایط خاص خود را دارد و می تواند باعث تغییر در قیمت اعلام حریق گردد. در ادامه برخی از این موارد را معرفی می کنیم:
آشکار ساز دود (دتکتور دود)

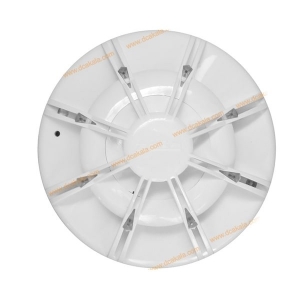

این سنسور نقش اندازه گیری میزان غلظت دود و ارسال اطلاعات آن را به کنترل پنل دارد. دتکتور یا همان آشکار ساز دود مانند دتکتور دود اعلام حریق متعارف زتا ساختاری متشکل از سنسور های IR یا یونیزاسیون، ال ای دی هشدار دهنده، حسگر قابل تنظیم میزان حساسیت دود و... می باشد. در این اجزا سنسور های IR که به سنسور های مادون قرمز نیز معروف می باشند، دارای زمینه های کاربردی بسیار متعددی در زمینه اتوماسیون صنعتی و هوشمند سازی هستند. کاربرد وسیع این سنسور ها را می توانید حتی در بحث ساخت ربات نیز مشاهده نمایید. سنسور های آی آر دارای یک فرستنده و گیرنده بوده که بر اساس مقدار سیگنال دریافتی می توانند مقدار غلظت دود (یا آتش) را تخمین زده و اعلام کنند. البته اینکه چه مقدار از خروجی این سنسور برای ما حائز اهمیت باشد موضوعی است که آن را در حالت کلی و توسط پنل سیستم اعلام حریق تنظیم خواهیم کرد.
آشکار ساز ترکیبی دود/حرارت
در سیستم های اعلام حریق آدرس پذیر، آشکار ساز ترکیبی (دود/حرارت) نقش اندازه گیریِ همزمان میزان غلظت دود و دمای محیط قرار گرفته در آن را بر عهده دارد. همچنین با توجه به وجود پنل در این سیستم ها، سنسور ترکیبی دود/حرارت می تواند علاوه بر اعلام هشدار بر اساس دود و بالا رفتن دما این اطلاعات را برای پنل نیز ارسال نماید. شما می توانید برای مثال میزان حساسیت آشکار ساز ترکیبی آدرس پذیر آپولو را تعیین کرده و حتی کارکرد آن را بر اساس یکی از موارد (دود یا حرارت) تنظیم نمایید. تنظیم دمای هشدار کلی نیز از قابلیت های این آشکار ساز می باشد. این دتکتور معمولا مجهز به یک ال ای دی برای نمایش وضعیت هشدار است که می تواند در هنگام هشدار به حالت چشمک زن درآمده یا تغییر رنگ دهد.
آشکار ساز منو اکسید کربن
این سنسور ها برای اندازه گیری میزان منو اکسید کربن هوای محیط به کار گرفته می شوند. همانطور که می دانید گاز منو اکسید کربن به علت بی بو و بی رنگ بودن برای انسان غیر قابل تشخیص بوده و وجود این سنسور در سیستم اعلام حریق خانگی و مسکونی نقش بسیار مهمی را ایفا می کند. هدف از طراحی این آشکار ساز عموما برای جلوگیری از گاز گرفتگی است و حتی ممکن است در بسیاری از موارد هشدار آن بدون ایجاد حریق باشد. البته این آشکار ساز نیز به ال ای دی هشدار دهنده مجهز می باشد.
شاسی دستی
این محصول برای سیستم های آدرس پذیر مورد استفاده قرار می گیرد. اگر سنسور ها، دود یا حرارت را تشخیص ندهند و یا در محل حریق قرار نداشته باشند، کاربر می تواند شخصا توسط این شاسی و به صورت دستی، سیستم اعلام حریق را فعال کند تا مجموعه شروع به هشدار کند. شاسی دستی مستقیما دستور را به واحد پنل ارسال می کند و مجهز به ال ای دی هشدار دهنده می باشد.
هشدار دهنده صوتی و نوری

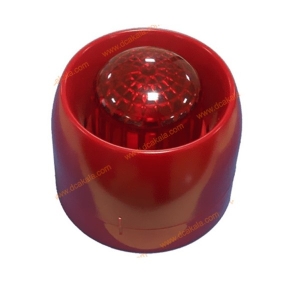

سیستم هشدار دهنده وظیفه اعلام وضعیت خطری را بر عهده دارد که توسط آشکار ساز ها به پنل فرستاده شده است. همانند بقیه اجزا این قسمت نیز در لوپ قرار می گیرد. علاوه بر موارد فوق و اجزای نامبرده شده شما به دلیل خاصیتی که در اکثر ساختار های شبکه ای وجود دارد می توانید اجزایی را در صورت نیاز (همچون هشدار دهنده ها و...) به سامانه اعلام حریق آدرس پذیر اضافه نمایید. برای مثال آژیر فلاشر متعارف GST می تواند همزمان به صورت دیداری و شنیداری هشدار دهد.
سامانه اعلان حریق بر اساس نحوه انتقال هشدار به کنترل پنل، به دو گروه اصلی تقسیم می شوند. گروه اول سیستم آدرس پذیر و دیگری متعارف می باشد. انتخاب هر کدام از این دو می تواند به قیمت سیستم اعلام حریق مد نظر شما مربوط باشد که در ادامه به معرفی این دو گروه می پردازیم:
سیستم آدرس پذیر Addressable Alarm System
هنگامی که صحبت از یک سیستم آدرس پذیر می باشد مفهوم آرایه ای از آدرس های اختصاصی را باید در نظر گرفت. هر مکان مجهز به سیستم، دارای یک آدرس منحصر به فرد و قابل دستیابی است (آدرس مشخص برای سیستم) و مثلا می توانید برای هر کدام از اتاق های یک هتل و یا هر واحد در یک ساختمان، یک آدرس تعریف کنید. برای پیاده سازی این سیستم نیاز به یک بستر شبکه است. هنگامی که آدرس منحصر به فرد باشد در صورت وجود هر گونه عامل مشکوک به آتش و حریق در محل، آدرس دقیق آن به روی کنترل پنل مشخص می شود. بنابراین می توان بر اساس سیگنال های دیجیتال دقیق موجود بین المان های تشخیص حریق (دتکتور ها یا همان سنسور ها) میزان دود یا حرارت موجود را تشخیص داد. کنترل میزان حساسیت نیز مشابه همین موضوع و از طریق ویرایش اطلاعات جدید در پنل صورت می گیرد. در این سیستم های آدرس پذیر از واژه لوپ برای نام گذاری شبکه استفاده می کنند. ساختار و تعداد اجزای تشکیل دهنده یک لوپ بر اساس سیاست های شرکت سازنده تعیین می شود ولی در حالت کلی تعداد این تجهیزات حدودا 128 عدد است. قیمت سیستم اعلام حریق آدرس پذیر به واسطه همین ساختار پیچیده می تواند اندکی بالا باشد. از مهمترین برند های تولید کننده این نوع محصول می توان به اعلام حریق آپولو اشاره کرد.
سیستم متعارف Conventional Alarm System
اعلام حریق متعارف یا کانونشنال نوع قدیمی تری از این سیستم ها به شمار می رود و با وجود تغییراتی که در ساختار آن انجام گرفته است، همچنان یک مجموعه محبوب برای کاربران می باشد. در این مجموعه چندین حسگر یا آشکارساز در نقاط مختلف منطقه (یا طبقه) نصب می شود. همگی این حسگر ها در یک مدارِ به هم پیوسته به کنترل پنل متصل می شوند، پس می توان هر مدار را نماینده یک منطقه دانست. قیمت اعلام حریق متعارف که نسبت به سیستم آدرس پذیر کمتر است، می تواند از دلایل اصلی انتخاب آن باشد.
